Estaca Hélice Contínua

Estaca Hélice Contínua é um tipo de fundação profunda executada com equipamento de trado helicoidal contínuo que realiza a concretagem da estaca simultaneamente à retirada do solo. A estaca tipo hélice contínua se caracteriza por ser moldada in loco e por ter a armadura colocada somente após o lançamento do concreto.

As estacas hélice contínua são monitoradas por equipamentos eletrônicos garantindo maior controle na execução e na segurança dos elementos da fundação.

Por ser uma estaca escavada, não causa vibrações nos terrenos adjacentes evitando problemas que possam incomodar a vizinhança. Este tipo de estaca apresenta ainda grande velocidade de execução e uma menor geração de ruídos e sujeiras no canteiro de obras.



Características da Estaca Hélice Contínua



• É uma estaca escavada e portanto não causa vibrações no terreno.
• A estaca hélice contínua têm diâmetro de 70 a 150 cm de acordo com os principais equipamentos disponíveis no mercado.
• Antes de sua execução, é necessário realizar furos de sondagem no terreno para verificar a existência de rochas e matacões que possam danificar o equipamento e para conhecer o tipo de solo no local

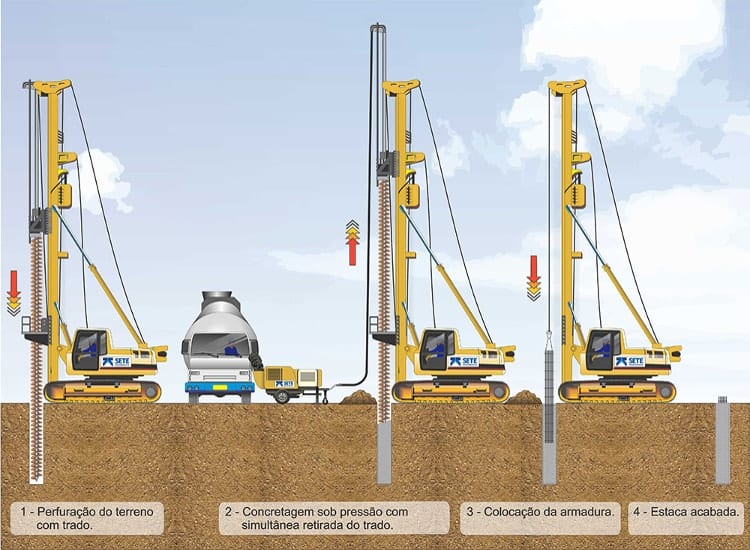

Etapas de execução da Estaca Hélice Contínua



1. Perfuração: A escavação da estaca hélice contínua é feita por meio da rotação da hélice pela aplicação de torque até a profundidade estabelecida em projeto. A hélice não deve ser retirada do solo em momento algum até que se atinja a profundidade desejada. Isso garante a estabilidade do furo até a concretagem tanto em solos coesivos como arenosos, na presença ou não de lençol freático.
2. Concretagem: A concretagem ocorre antes da colocação da armadura e deve ser iniciada após ser atingida a profundidade de projeto. O concreto deve ser bombeado pela haste central do trado ao mesmo tempo em que se é retirado o solo escavado. Neste momento, não deve haver rotação do trado. De acordo com a NBR 6122/2010, o concreto deve apresentar resistência característica (fck) de 20 MPa.
3. Colocação da armadura: Na execução da estaca hélice contínua, a armadura só pode ser colocada após a realização da concretagem. Deve ser introduzida por gravidade ou com o auxílio de um pilão de pequena carga.





Vantagens da Estaca Hélice Contínua

• Alta produtividade comparada a outros tipos de estacas de fundação.
• Alta capacidade de carga das estacas.
• Não gera vibrações no terreno. Mesmo assim, recomenda-se a realização de um laudo técnico nas edificações vizinhas para evitar futuros problemas.
• Conta com monitoramento eletrônico em toda a sua execução, controlando a profundidade, a inclinação e verticalização do trado helicoidal, velocidade de rotação e e avanço do trado, dentro outros.
• Podem ser executadas estacas de grande profundidade, até 38 metros aproximadamente.
• Podem ser executadas acima ou abaixo do lençol freático.
• Penetra camadas resistentes do solo.




  Desvantagens da Estaca Hélice Contínua

• É um equipamento grande e por isso necessita-se de uma área ampla na obra e de terreno plano ou pouco inclinado para a sua instalação.
• Não podem ser executadas em terrenos com presença de rochas e matacões.
• Custo relativamente alto se comparado a outros métodos de execução de fundações devido a mobilização dos equipamentos.
